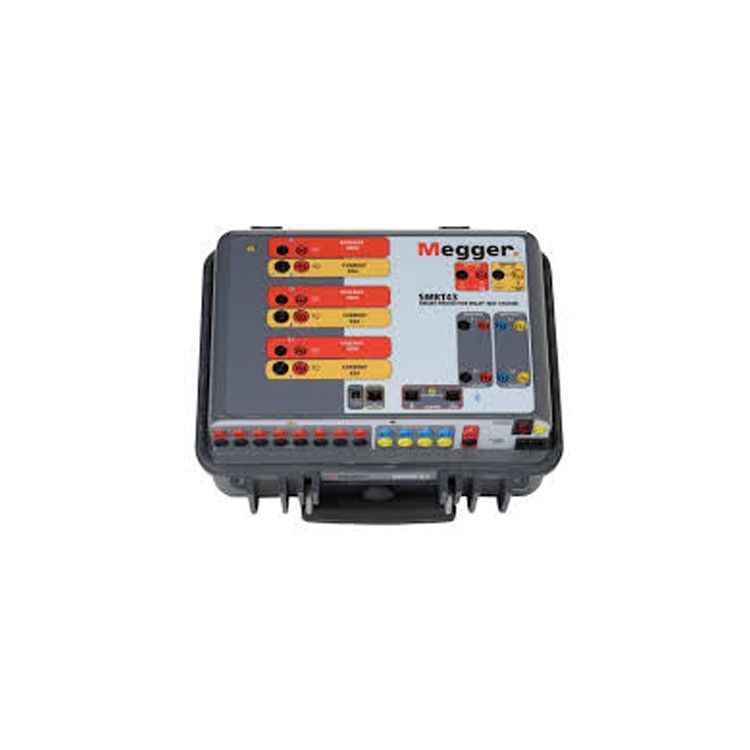

美國MEGGERSMRT43D繼電器保護測試儀代理
詳細信息| 詢價留言品牌：美國MEGGER 型號：SMRT43D 加工定制：否 外形尺寸：- mm 重量：- kg 電源電壓：- v 測量范圍：- 用途：多功能、輕型便攜式現場設備 大電流輸出：功率300VA，測試電流45A 屏幕：高清大尺寸 TFT LED 觸摸顯示屏 軟件：RTMS軟件 大電流輸出：功率300VA，測試電流45A 美國MEGGER SMRT43D繼電器保護測試儀代理，SMRT43D是一款多功能、輕型便攜式現場設備，能夠測試各種電磁繼電器、固態繼電器和基于微處理器的繼電器、電機過載繼電器和其他類似的保護設備。現在熱賣中，如需購買，可通過客服熱線聯系我們！
SMRT43D繼電器保護測試儀簡介：
•SMRT43D是一款多功能、輕型便攜式現場設備，能夠測試各種電磁繼電器、固態繼電器和基于微處理器的繼電器、電機過載繼電器和其他類似的保護設備。
•SMRT43D裝置可以通過內置觸摸屏用戶界面進行手動操作，或通過在 PC 上運行的 AVTS（*可視測試軟件）或 RTMS（繼電器測試管理軟件）對儀器進行控制。
•SMRT43D內置用戶界面被稱為智能觸摸屏界面™，是 Megger公司的第二代能夠運行全新RTMS軟件的自動、半自動和手動控制用戶界面。
•SMRT43D配有可輕松讀取信息的全彩高分辨率的高清大尺寸 TFT LED 觸摸顯示屏，可以顯示交流和直流電流、交流和直流電壓以及時間（秒或周期）等計量值。
•SMRT43D根據所選的測試類型，也可以顯示相角、頻率、電阻、電功率、VA 或功率因數等其他參數。
SMRT43D繼電器保護測試儀特點：
•集成的智能觸摸界面™使用戶能夠通過直觀的高分辨率圖形觸摸屏對儀器進行獨立操作，無需使用外部電腦
•具有4個電壓通道和3個電流通道
•大電流輸出-每相功率高達300VA，測試電流高達45安培
•動態、暫態和GPS衛星同步的端對端測試功能•IEC 61850測試功能
SMRT43D繼電器保護測試儀應用
測試系統可通過添加特定測試應用所需的電壓-電流、“VIGEN”模塊數量來定制，*多 3 個通道。 例如，帶有三個VIGEN 模塊的 SMRT43D 提供了對三相阻抗、定向電源、負序過流和其他需要三相四線星形連接源的設備的完整三相測試。 第 4 個電壓通道提供交流參考/同步/極化電壓，或直流電池模擬器電壓源。
每個電流通道的額定電流為 30 Amps @ 200 VA rms 連續，而在短時間內高達 45 Amps @ 300 VA rms。 對于測試繼電器面板或機電繼電器，它具有從 4 到 30 安培的獨特平坦功率曲線，可確保始終為負載提供*大的順從電壓。每相的*大順從電壓為 50 伏均方根，兩個串聯通道提供100 伏電壓以測試高阻抗繼電器。 三個并聯電流可在 600 VA 時提供高達 12 安培的測試電流，用于以高倍數的抽頭額定值測試接地過流繼電器。
通過三個并聯電流，它可以在 900 VA 下提供高達 135 安培的電流，用于測試所有瞬時過流繼電器。每個電壓通道可以在 150 VA 的輸出功率下提供 0- 30/150/ 300 伏的可變輸出。 自動范圍變化是在運行中和負載下完成的。 對于測試一組繼電器或較舊的機電阻抗繼電器，它具有 30 到 150 伏的獨特平坦功率曲線，可確保始終為負載
提供*大輸出功率。將VIGEN電壓通道轉換為電流，一個三通道單元可以提供6個電流，用于測試三相電流差動繼電器，包括諧波制動變壓器差動繼電器。
訂購信息 SMRT43D多相繼保測試儀隨附軟件 零件號 帶有 RTMS 應用程序 CD 的 AVTS Basic
84978
軟件選項 帶有 IEC 61850 Megger GOOSE 配置器的 AVTS Basic，和 RTMS 應用程序 CD
1002-103
帶有 RTMS 應用程序 CD 的 AVTS Advanced
81570
使用 IEC 61850 Megger GOOSE 配置器進行 AVTS *測試，和 RTMS 應用程序 CD
1001-106
帶有 STVI 應用程序 CD 的 AVTS Professional
81571
使用 IEC 61850 Megger GOOSE 配置器進行 AVTS 測試，和 RTMS 應用程序光盤
1002-102
描述 貨號 帶有可伸縮護罩的套管：保持測試線成對，避免糾纏。 套管測試線，一根
紅色，一根黑色，200 cm (78.7") 長，600 V，32 A CATII
Qty. 3 pr.
Part No.
2008-539
超長測試線，黑色，與電壓/電流輸出或二進制 I/O 一起
使用，360 厘米長（12 英尺）600 V/32 安培 CAT II。
2003-172
超長測試線，紅色，與電壓/電流輸出或二進制 I/O 一起
使用，360 厘米長（12 英尺）600 V/32 安培 CAT II。
2003-173
接線片適配器，紅色，6.2 毫米，與高達 1000 V/20 安培
CAT II 的測試線一起使用。
684002
接線片適配器，黑色，6.2 毫米，與高達 1000 V/20
安培 CAT II 的測試線一起使用。
684003
鱷魚夾，紅色，與高達 1000 V/32 Amp CAT III 的測試
線一起使用。
684006
鱷魚夾，黑色，與高達 1000 V/32 Amp CAT III 的測試
線一起使用。
684007
靈活的測試線適配器，黑色，1.8 mm 公針，與高達
1000 V/32 Amp CAT III 的測試線一起使用。
90001-845
可伸縮套管測試線，紅色，50 厘米（20 英寸）長，與
高達 600 V/32 安培 CAT II 的測試線一起使用。
90024-781
可伸縮套管測試線，黑色，50 厘米（20 英寸）長，與高
達 600 V/32 安培 CAT II 的測試線一起使用。
90024-780
并行測試引線適配器，與高達 600 V/32 Amp CAT II 的測
試引線一起使用
1002-286
SMRT43D繼電器保護測試儀產品規格SMRT43D 規格 輸入電源 90 至 264 VAC，1Ø，50/60 Hz，1800 VA
輸出 所有輸出都不受線路電壓和頻率的突然變化的影響。 所有輸出都經過調節，因此負載阻抗的變化不會影響輸出。 每個輸出
(VIGEN) 模塊由一個電壓放大器和一個電流放大器組成。 電壓放大器可以轉換為電流源。 因此，一個放大器模塊可用于測試單相電流差動繼電器，包括諧波抑制。
輸出電流源 帶有三個 VIGEN 模塊的 SMRT46 *多可以提供六個電流源； 三個高電流/高功率，以及三個可轉換電壓通道，提供低電流/高功率。每通道輸出電流和額定功率在 AC rms 值和峰值額定功率中指定。
每通道輸出 輸出電流 功率 *大V 1 Ampere
15 VA
15.0 V rms 持續
4 Amperes
200 VA (282 峰值)
50.0 V rms 持續 15 Amperes
200 VA (282 峰值) 13.4. V rms 持續 30 Amperes
200 VA (282 峰值) 6.67 V rms 持續 45 Amperes
300 VA (424 峰值) 6.67 V rms 持續 DC 200 Watters 占空比: 30 安培連續，45 安培 1.5 秒 三個電流并聯： 輸出電流 功率 *大V 12 Ampere
600 VA (848 峰值)
50.0 Vrms 持續
50 Amperes
600 VA (848 峰值)
13.4 Vrms 持續 90 Amperes
600 VA (848 峰值) 6.67 Vrms 持續 135 Amperes
900 VA (1272 峰值) 6.67 Vrms 持續 計量 測量的輸出量，例如交流安培數、交流伏特數、直流伏特數或直流安培數，以及時間可以同時顯示在觸摸屏上。 預設交流和直流輸出顯示啟動前的近似電壓/電流輸出。 這為預設輸出提供了一種快速、簡單的方法。 根據所查看的測試屏幕，可能顯示的其他值包括相位角、頻率、歐姆、瓦特、VA 和功率因數。 精度規定為量程的 10% 至 *，25°C ± 5°C，50-60 Hz。
波形存儲 每個輸出通道都可以存儲波形，以便根據命令進行回放。 當 GPS接收器在外部觸發時，可以端到端回放存儲的波形。 每個通道*多可存儲 256,000 個樣本。
保護 電壓輸出受到短路和長時間過載的保護。 電流輸出受到開路和過載保護。 環境 工作溫度: 32 至 122° F（0 至 50° C）
儲存溫度: -13 至 158° F（-25 至 70° C）
相對濕度: 5 - 90% 相對濕度，無冷凝
一致性標準
安全: EN 61010-1
沖擊: EN/IEC 60068-2-27
振動: EN/IEC 68-2-6
運輸墜落: ISTA 1A
自由下落: EN/IEC 60068-2-32
掉落/傾倒: EN/IEC 60068-2-31
電磁兼容
排放: EN 61326-2-1, EN 61000-3-2/3, FCC Subpart B of Part 15
Class A
抗干擾: EN 61000-4-2/3/4/5/6/8/11
重量 重量因系統中輸出模塊的數量而異。 以下重量適用于三相測試系
統。29.35 磅（13.2 千克）
尺寸 13.25 W x 6.75 H x 10.75 D in.
337 W x 172 H x 273 D mm
外殼和運輸箱 該裝置安裝在堅固的玻璃纖維增強塑料外殼中，便于現場攜帶。提供可選的硬邊運輸箱。 可選硬邊運輸箱的堅固設計可在崎嶇地形和長距離運輸設備時提供保護。 -
-
