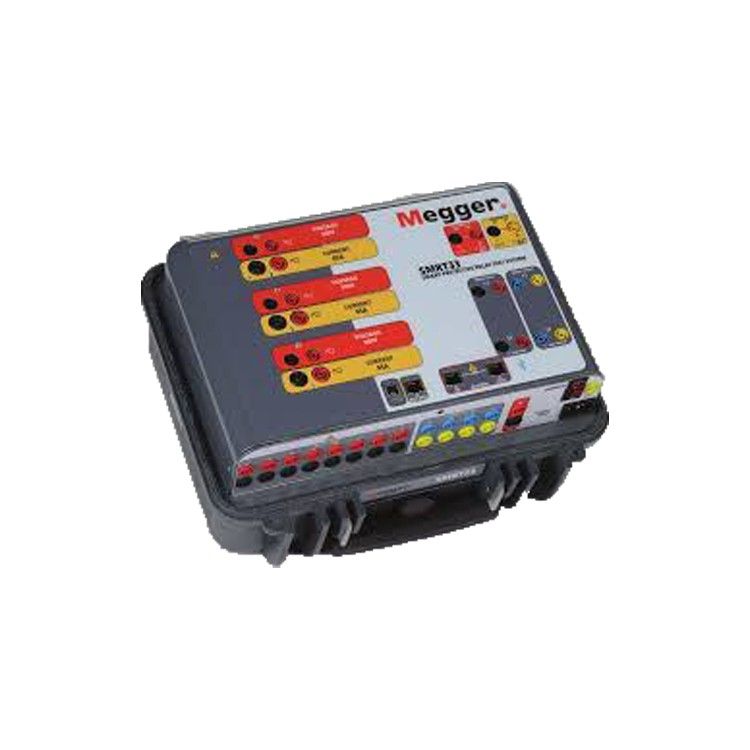

美國MEGGERSMRT33繼電保護測試儀繼電器測試系統代理
詳細信息| 詢價留言品牌：美國MEGGER 型號：SMRT33 加工定制：否 外形尺寸：343W x 61H x 172D mm 重量：4 kg 電源電壓：- v 測量范圍：- 用途：繼保測試系統 屏幕：大型、全彩色、高分辨率的 TFT L 每相：45 A/300 VA rms 全自動化設置：AVTS 軟件 屏幕：大型、全彩色、高分辨率的 TFT L 美國MEGGER SMRT33繼保測試系統代理，SMRT33是當今上小巧輕便、輸出功率極高的完整的三相繼電器測試系統。現在熱賣中，如需購買，可通過客服熱線聯系我們！
SMRT33繼電保護測試儀簡介：
•說到尺寸和輕量，SMRT33是當今上小巧輕便、輸出功率極高的完整的三相繼電器測試系統。
•SMRT33可在電壓和電流通道內提供高功率，能夠測試重工業、分布式發電和低中壓配電變電站所使用的幾乎所有類型的保護繼電器。
•SMRT33將高恒流輸出電壓和高電流“智能”組合，能夠測試所有機電、固態和基于微處理器的過流繼電器，包括高阻抗的定向地面過流。另外，裝置能夠測試 IEC 61850。
•SMRT33 測試系統可以通過 Megger 全新的 Smart Touch View Interface™ (STVI) 進行手動控制。
•STVI 配備大型、全彩色、高分辨率的 TFT LCD 觸摸屏，使用戶能夠使用手動測試屏幕以及流行的繼電器內置的預設測試程序（請參閱 STVI 數據表了解詳細信息）快速、輕松地進行手動、穩態和動態測試。
•在測試幾乎所有類型的繼電器時，STVI 都無需使用計算機。提供菜單屏幕和觸摸屏功能按鈕，使用戶能夠方便快捷地選擇所需的測試功能。測試結果可以保存到 STVI，下載到記憶棒以傳送或打印測試報告。
•對于全自動測試，SMRT33 可通過 Megger *目視檢查軟件 (AVTS) 進行控制。AVTS 是一款可兼容 Microsoft® Windows® XP®/Vista™/7/8 的軟件程序，其設計旨在利用全新的 Megger SMRT33（請參閱 AVTS 數據表了解詳細信息）管理繼保測試的各個方面。
SMRT33繼電保護測試儀特點：
•體積小，堅固耐用，輕巧，功能強大
•有無電腦均可操作
•直觀手動操作，智能觸控視圖界面
•高電流，高功率輸出 — 每相 45 A/300 VA rms
•網絡接口提供 IEC 61850 測試功能
•利用 AVTS 軟件實現全自動化測試
•可選的換能器測試能力
SMRT33繼電保護測試儀應用：
•當功率持續為 200 VA 時，每條電流通道的額定電流均為 30 A；于300 VA 時，可短時間達到 45 A。它具有*的平緩功率曲線（4 A 至 30 A），可確保始終能夠獲得更大順從電壓。
•當功率為 900 VA 時，三路并聯電流高達135A，以進行瞬時過流繼電器測試。每相的更大恒流輸出電壓為 50 V rms，SMRT33 只需兩條串聯通道即可提供 100 V rms 的恒流輸出電壓來測試高阻抗接地過流繼電器。
•當輸出功率為 150 VA 時，每條電壓通道可提供 0 至 30/150/300 V 的可變輸出，且具有*的平緩功率曲線（30 V 至 150 V），可確保始終能夠獲得更大輸出功率。•SMRT33采用以太網端口，是一款“即插即用”設備，其電壓和電流輸出可無縫同步，方便測量更復雜的應用，即使背對背或高達18相電流也可測試。
SMRT33訂購信息 SMRT33多相繼保測試儀隨附軟件 零件號 帶有 RTMS 應用程序 CD 的 AVTS Basic
84978
軟件選項 帶有 IEC 61850 Megger GOOSE 配置器的 AVTS Basic，和 RTMS 應用程序 CD
1002-103
帶有 RTMS 應用程序 CD 的 AVTS Advanced
81570
使用 IEC 61850 Megger GOOSE 配置器進行 AVTS *測試，和 RTMS 應用程序 CD
1001-106
帶有 STVI 應用程序 CD 的 AVTS Professional
81571
使用 IEC 61850 Megger GOOSE 配置器進行 AVTS 測試，和 RTMS 應用程序光盤
1002-102
描述 貨號 帶有可伸縮護罩的套管：保持測試線成對，避免糾纏。 套管測試線，一根
紅色，一根黑色，200 cm (78.7") 長，600 V，32 A CATII
Qty. 3 pr.
Part No.
2008-539
超長測試線，黑色，與電壓/電流輸出或二進制 I/O 一起
使用，360 厘米長（12 英尺）600 V/32 安培 CAT II。
2003-174
超長測試線，紅色，與電壓/電流輸出或二進制 I/O 一起
使用，360 厘米長（12 英尺）600 V/32 安培 CAT II。
2003-173
接線片適配器，紅色，6.2 毫米，與高達 1000 V/20 安培
CAT II 的測試線一起使用。
684002
接線片適配器，黑色，6.2 毫米，與高達 1000 V/20
安培 CAT II 的測試線一起使用。
684003
鱷魚夾，紅色，與高達 1000 V/32 Amp CAT III的測試
線一起使用。
684006
鱷魚夾，黑色，與高達 1000 V/32 Amp CAT III 的測試
線一起使用。
684007
靈活的測試線適配器，黑色，1.8 mm 公針，與高達
1000 V/32 Amp CAT III 的測試線一起使用。
90001-845
可伸縮套管測試線，紅色，50 厘米（20 英寸）長，與
高達 600 V/32 安培 CAT II 的測試線一起使用。
90024-781
可伸縮套管測試線，黑色，50 厘米（20 英寸）長，與高
達 600 V/32 安培 CAT II 的測試線一起使用。
90024-780
并行測試引線適配器，與高達 600 V/32 Amp CAT II 的測
試引線一起使用
1002-286
SMRT33繼電保護測試儀規格 輸入電源 100 至 240 伏 (± 10%) 交流電，1Ø，50/60 Hz，700 VA。 輸出 所有輸出都獨立于線路電壓和頻率的突然變化。 這供了不受電源突然變化影響的穩定輸出。 所有輸出都經過調節，因此負載阻抗的變化不會影響輸出。 輸出電流 輸出功率額定值以交流有效值和峰值功率額定值指定。 輸出電流 功率 *大V/占空比 1 Ampere
15 VA
15.0 V rms 持續
4 Amperes
200 VA (282 峰值)
50.0 V rms 持續 15 Amperes
200 VA (282 峰值) 13.4. V rms 持續 32 Amperes
200 VA (282 峰值) 6.67 V rms 持續 60 Amperes
300 VA (424 峰值) 5.00 V rms 持續 輸出的額定范圍如下：
輸出電壓 功率 *大 I
30 Volts 150 VA 5 Amps
150 Volts 150 VA 見 “PowerVTM”
300 Volts 150 VA 0.5 Amps交流電壓幅度
精度: 典型值 ±0.05% 讀數 + 0.02% 范圍,*大值±
0.15% 讀數 + 0.05% 量程
分辨率: .01
測量: AC RMS
范圍: 30, 150, 300V交流電流幅度 精度: 典型值 ±0.05% 讀數 + 0.02% 范圍,*大值±
0.15% 讀數 + 0.05% 量程
分辨率: .001/.01
測量: AC RMS
范圍: 32, 60A直流電壓幅度 精度: 典型值0.1% 范圍，*大值 0.25% 范圍
分辨率: .01
測量: RMS
范圍: 30, 150, 300V直流電流幅度 精度: 典型值 ±0.05% 讀數 + 0.02% 范圍,*大值±0.
15% 讀數 + 0.05% 量程
分辨率: .001/.01
測量: RMS
范圍: 32A交流電流模式下的可轉換電源 精度: 典型值±0.05% 讀數 + 0.02% 范圍，
±0.15% 讀數 + 0.05% 量程或 ±12.5 mA，以較大者為準
分辨率: .001
測量: AC RMS
范圍: 5, 15A溫度范圍 使用: 32 至 122° F（0 至 50° C）
存儲: -40 至 158° F（-40 至 70° C）
相對濕度: 5 - 90% RH, 無凝結單元外殼 SMRT33 裝置安裝在堅固的金屬輕質外殼中。 IEC 外殼防護等
級 IP20。
機架安裝外殼在后面板上包括兩個 BNC 連接器。 這些連接器用于
使用 SMRT 放大器放大外部模擬信號。 應用 ±10 伏峰值將從所選
輸出中提供滿量程輸出。
提供用于 19 英寸機架安裝的可選外殼。尺寸 標準外殼
13.5W x 2.4H x 6.75D in. (34.3W x 6.1H x 17.2D cm)
機架安裝外殼
19W x 3.5H x 8.75D in. (48.3W x 8.9H x 22.2D cm)重量 標準外殼: 8.9 lb. (4 kg)
機架安裝外殼: 10.85 lb. (4.9 kg)一致性標準 安全: EN 61010-1
沖擊: MIL-PRF-28800F (30g/11ms半正弦波)
振動: MIL-RFP-28800F (5-500Hz, 2.05 g rms)
運輸墜落: MIL-RFP-28800F
(10 次，20 厘米，不帶手提箱)
(10 次，46 厘米，帶可選手提箱)
EMC 排放: EN 61326-2-1, EN 61000-3-2/3,
FCC Subpart B of Part15 Class A
抗干擾: EN 61326-2-1, EN 61000-4-2/3/4/5/6/8/11保護 電壓輸出受到短路保護和熱保護以防止長時間過載。 電流輸出受
到開路保護和熱保護以防止長時間過載。通訊接口 以太網 (2)
藍牙（可選） -
-
