美國Vanguard DIGITMR S2數字式斷路器測試儀產品概述

Vanguard DIGITMR S2是一臺價格實惠
且操作簡便的數字式斷路器測試儀。
它即可手動操作，又可以外接電腦來
操控。通過測量動觸頭和靜觸頭的時
間、行程、速度、超程和觸頭滑接，
它能進行完整的斷路器性能測試。還
能夠對所有斷路器的操作過程（跳
閘、合閘、重合閘、自動跳閘、誤合
閘等）進行時間和機械特性方面的分

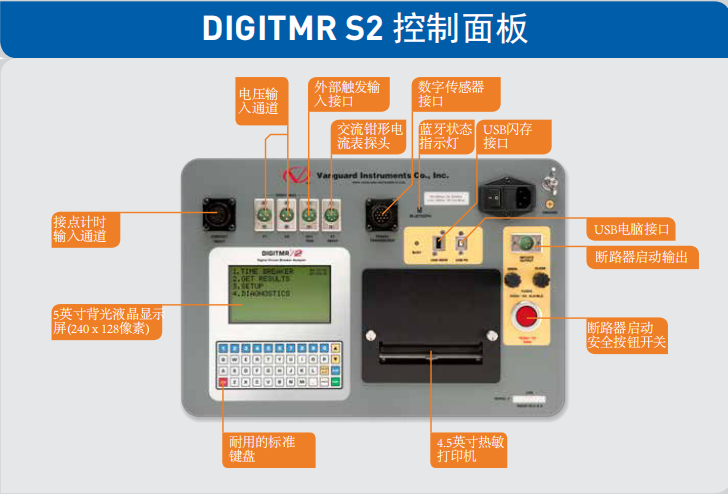

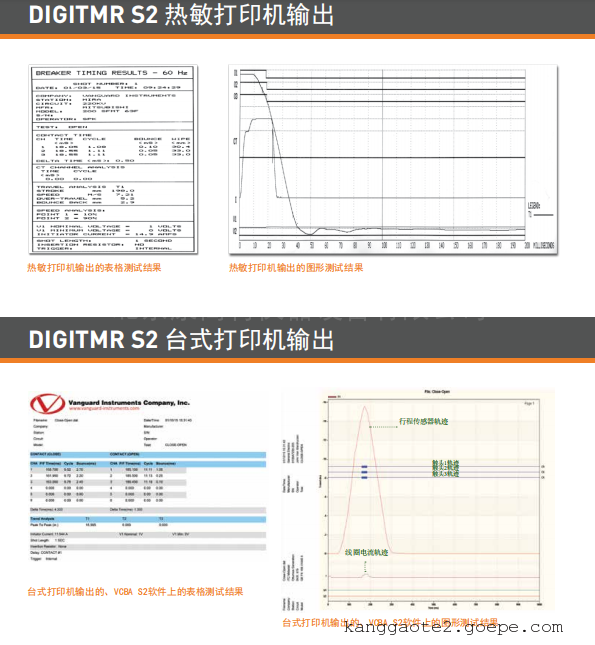

析。計時結果可以存儲并顯示在像素為
240 x 128的背光液晶顯示屏上，也可以
在內置的4.5英寸熱敏打印機上打印出來。

“在線”計時模式

除了傳統的離線計時模式, DIGITMR
S2也提供一個可選的“在線”計時模
式。在這種模式下，DIGITMR S2在
斷路器運行過程中來采集斷路器的
跳/合閘時間、跳/合閘線圈電流“指
紋”，以及電源供電電壓。跳/合閘
時間起始于跳/合閘線圈啟動，到用
一個鉗形交流電流表感應到斷路器的
套管電流相應地啟動斷路器為止的一
個時間。
“在線”計時模式能夠檢測出一個斷
路器很少或者幾乎沒有什么故障停機
的運行狀況。在這種模式下，斷路器
首次（脫扣）跳閘動作的時間可以捕
捉到。當一個斷路器投入運行很長時
間并且一值處于合閘位置時，由于機
械的粘性原因，斷路器之后的首次
（脫扣）跳閘時間可能會長一些。“
在線”模式在諸如此類的情況下是非
常有用的，因為傳統的斷路器計時器
沒法檢測這種狀況，當他們檢測出的*
一個跳閘時間之前，長期處于合閘
狀態的斷路器其實已經動作過好幾次
了。

自我診斷能力

DIGITMR S2能夠對它內部的電子
元器件進行自我診斷。診斷可以用
來核查觸頭電纜的連接情況，和測
試行程傳感器的電子元器件好壞情
況。

跳/合閘線圈電流監測

一個內置的霍爾傳感器記錄跳/合閘
線圈電流的幅值和持續時間。斷路
器動作線圈的波形（相當于線圈性
能的“指紋”或者“電流輪廓”）
，能用作分析斷路器性能的診斷工
具。

電壓監測輸入

一個模擬量輸入通道V1，致力于監
測直流電源電壓或者線圈電壓(0-255
伏特, 直流或者交流峰值)。另一個
電壓輸入通道V2, 致力于監測電壓的
有/無狀態（表示斷路器輔助開關的
存在與否），是用來監測一種A/B型
開關的狀態。

內部測試記錄和測試計劃存儲

DIGITMR S2能在內置閃存上存儲多達200
個測試記錄和100個測試計劃可達200個。
通常一個測試計劃包含所有斷路器的性能
參數（行程、速度、和觸頭計時，等等）
。當進行測試時，通過實際的測試數據與
存儲的測試計劃進行對比，產生一個“通
過/失敗”的測試報告。
測試計劃是用一個配套的、基于Windows
系統的斷路器分析應用軟件生成的，它
可以通過USB接口或藍牙接口（可選項）
，或通過一個外接的USB閃存，上傳到
DIGITMR S2儀器中。
這個外接的USB閃存可以存儲多達999個
測試記錄和999個測試計劃。

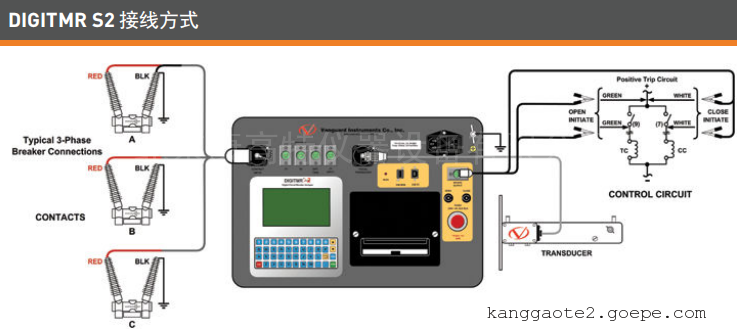

接點計時輸入

干接點計時通道, 用于斷路器觸頭的運動
計時。每一接點計時通道能夠測出主觸
頭和輔助電阻觸頭的運動時間，計時結
果以毫秒或者周波方式顯示。DIGITMR
S2有3個接點計時通道可用。

斷路器行程和速度

有一個數字傳感器輸入通道，是用來測
量斷路器觸頭的行程、速度、超程和彈
跳。使用這個行程傳感器, 測試前既不
需校驗也不需設置。它有一個特殊的性
能，是用于斷路器的“緩合”測試并能
得到測試報告。還有一個可選的電阻型
傳感器適配器，可以用來與一些電阻型
傳感器進行對接。

電流互感器輸入

有一個非接點式的交流電流傳感器，是用
于“在線”計時模式下進行斷路器在線電
流的監測。

斷路器啟動特性

DIGITMR S2內置了一個固態啟動裝置，
用于操作斷路器，操作模式包括跳閘、
合閘、重合閘、自動跳閘和誤合閘。多
重操作，象重合閘、自動跳閘和誤合
閘，可以通過一個可編程的延時計時器
或一個特定的開關接點狀態來發起。斷
路器線圈電流的幅值和波形，能被記錄
下來并在熱敏打印機上打印出來。
