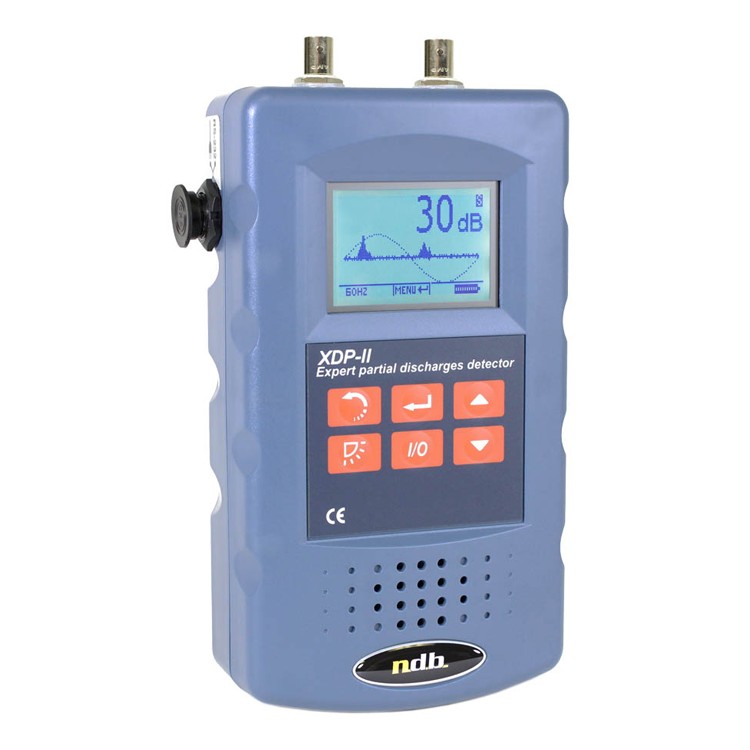

加拿大NDBXDP-II 手持式開關柜局部放電測試儀
詳細信息| 詢價留言品牌：加拿大NDB 動態范圍：60 dB 數據存儲：380 個記錄 精度：± 1 dB 分辨率：1 dB 帶寬：300 kHz - 70 MHz XDP-II™是一臺電池驅動的便攜式設備允許做局放檢測及分析。數據保存在它內存中用于本地及今后在電腦軟件XDP-SOFT™上的進一步分析。與恰當的配件使用，XDP-II™成為了一個針對如電纜接頭，開關設備，離線，聲學，TEV暫態地電壓，旋轉機械，變壓器等眾多應用的有效解決方案。
應用：
金屬開關柜
使用XDP-II™及其附件可以很容易對中壓金屬殼開關柜進行測試。 XDP-II-016™探針能夠在金屬開關柜表面做 TEV (暫態地電壓) 檢測。XDP-II-406™聲學探針能夠做超聲檢測來反映出開關柜的局放。只需將磁吸探針安裝在開關柜金屬表面，在XDP-II™顯示器上立即讀取結果。使用獨特的雙相耦合器將XDP-II連接到電壓指示系統(VIS或VPIS)，用于同步的局放檢測。此技術能夠去除高噪音因此能幫助操作員做出正確的決定。
電纜接頭
電容式探頭允許XDP-II™在電纜中間接頭和終端頭上安全地測量局部放電活動。
電暈效應
電暈效應檢測可以揭示污染物和局部放電的存在。使用ULD-401™ 拋物面傳感器與XDP-II™在任何過熱設備上來檢測并定位電暈效應。集成的激光束可以方便地定位。
離線測試
尋找一個簡單有效的手持式離線局放測試套件？XDP-II™ 離線套件允許方便的測試不同MV及HV設備如避雷器，絕緣子，耦合器，變壓器等直到50KV。
特點：
►易于使用，便攜式和電池操作
►pC 及 dB 值顯示
►現場實時分析和診斷的幾種顯示模式
►帶日期時間保存PD波形及邊緣到內存
►多到7.5小時獨立工作
►多功能超聲設備
►網絡相位同步軟件分析
傳輸采集的數據到基于Windows平臺的XDP-SOFT™高級軟件做進一步的分析。管理及可視化局放記錄是對趨勢分析的*有效方法。
中間接頭及終端頭
XDP-II™ 局放測量系統是這個前沿診斷套件的核心。它允許快速測量，使用簡單，在保持便攜的同時圖形化顯示被測信號。XDP-II™采用其獨特的峰值角模式，顯示局放等級與網絡相同步。嵌入式揚聲器允許用戶快速確定被測設備中局部放電的存在。
XDP-302™ 電容探針套件 套件安裝于 XDP-II™ 帶可選的XDP-052™ 過濾電容探針 現場電纜接頭測試
XDP-302™電容探針套件包括了我們靈活的電容探針XDP-II-004™, 參考模塊XDP-008™以及一個可拆卸的絕緣桿。參考模塊允許用戶在開始測試電纜接頭之前對探針進行自我測試。該技術保證了探測器在您電網中電纜中間接頭及終端頭測試的方法。探測器安裝在一個手持絕緣棒上，可以安全地操作系統。XDP-II儀器與XDP-302探針套件可以在嘈雜環境中工作。NDB有一個強勁噪音過濾器能夠方便地安裝在XDP-II與其探針串聯。
電暈效應檢測
局部放電活動, 空氣中的電弧以及電暈效應產生聲音以及超聲。XDP-II™職責是捕捉產生的超聲并在它的LCD屏幕上顯示帶dB讀數的結果。只需通過對可疑區域的掃描，XDP-II™準確地定位任何類型的高電壓安裝。
高頻局放檢測: HFCT 鉗
HFCT-20™以及HFCT-60™是高頻電流互感器傳感器被設計用于電氣設備地面反射局放的檢測。由優質材料制成，他們在任何環境下都可以使用。HFCT™鉗用于與AE-150™搭配使用做局部放電的定位，或者與XDP-II™ (或者XDP-II-LT™) 搭配使用做快速局放檢測及分析。HFCT™鉗能做頻率到100MHz的電流測試。他們的底盤是由高質量的塑料制成的，提供了非常堅固的對磨損和機械的沖擊，使其成為現場應用的理想工具。他們獨特的內部設計提供了一個對來自附近電場高頻干擾的獨特屏蔽。這些傳感器是對屏蔽電纜地面反射局放測量的理想工具。當與手持局放檢測儀器使用時，他們能夠了解絕緣的完整性從而避免昂貴的故障。
開關柜：TEV測試
局部放電活動在一個非常寬得頻率范圍內產生電磁波。它向四面八方輻射。高頻電磁波沖擊開關柜金屬包層的表面。TEV傳感器測量測量開關柜金屬保存內瞬時上升的電壓。
開關柜：超聲測試(AE)
接觸探頭可以檢測變壓器，電容器，開關裝置等局部放電現象。聲音在幾乎任何媒介上包括金屬，油，空氣等以縱向波傳播。內部高壓器件噪音將通過接觸探頭被聽到。
開關柜：帶電顯示器局放測試端口(VIS)
結合XDP-304™雙相耦合套件, XDP-II™是您網絡中*容易*具成本效益的開關設備檢測。雙相耦合器將開關設備的電容輸出(VIS)連接到XDP-II輸入，以精確地讀取局部放電活動放電活動。用戶可以在幾秒內確定測試單元的狀態。利用峰角模式，XDP-II™能夠同步網絡相角，從而減少噪聲，促進PD的診斷。XDP-012™雙相耦合器帶有一個自檢模塊，允許快速的完整性測試。
新功能：網絡相位同步
XDP-II™局放檢測器能夠在XDP-II-017™網絡相位同步模塊中使用。此無線模塊傳輸一個參考信號到XDP-II™從而允許相位同步以更好的衰減噪音。當試圖識別任何電器中的局部放電時，噪音衰減總是會帶來很大的挑戰。NDB開發了一個獨特的功能幫助操作員做出正確的決定。對于直接連接，XDP-II-017模塊在墻上的標準插頭工作而XDP-II-017IND模塊直接安裝在MV電纜上做無線感應同步。網絡相位同步用于TEV測試，聲學測試，HFCT測試，電纜中間接頭和終端頭測試等。
離線局部放電測試
這個局放測量組件為您提供了*簡單的方法來測量各種MV/HV設備，如變壓器，電纜，避雷器，耦合器等。局部放電診斷是評價MV/HV設備絕緣質量的*具說服力的技術。設計，制造或處理的問題可以通過局放測試快速識別，然后通過安裝可靠的部件改進設計，網絡可靠性和降低操作成本。該套件還包括了我們的電容耦合器的新設計，集成電路模塊現在已經嵌入其中。新設計不僅在外觀上，而且用高材料制成支撐多年的服務。還包括一個200pC的校準模塊，一個交流線路過濾器，高壓電纜和連接器以及所有其他必要工具。
XDP-II 局放檢測儀技術參數
動態范圍
60 dB
采樣頻率
30 MHz
數據存儲
超過380個采集
精度
± 1 dB
分辨率
1 dB
帶寬
300 kHz - 70MHz
操作相信號范圍(50-60 Hz)
50-700mVrms
操作RF信號輸入范圍
380uV - 380mV
靈敏度
5pC, 取決于DUT電容
參考信號輸出(REF)
3.4 V
時鐘
實時內部時鐘
操作溫度
-20 - 50°C
存儲溫度
-20 - 50°C
充電溫度
0 - 50°C
濕度
0 - 95% 無冷凝
液體保護
防濺
顯示
背光 LCD
獨立工作
7.5 hrs
電池
NiMH, 可充電
充電
3 hrs
體積
203 x 114 x 51 mm
重量
860g
XDP-II-018 HF轉換器技術參數
操作溫度
0°C - 65°C
存儲溫度
-20°C - 60°C
充電溫度
0°C - 45°C
擴展存儲溫度
<35°C
體積
123 x 35 x 69 mm
獨立工作
5 hrs
充電時間
3 hrs
自動關閉
15 mins
電池類型
鋰離子聚合物電池
VHF UHF 帶寬
10 MHz - 1.2 GHz
VHF UHF 輸入振幅
250 mV RMS
HF輸出振幅
100 mV RMS
XDP-II-017 無線相位同步技術參數
操作溫度
-20°C - 65°C
存儲溫度
-40°C - 125°C
體積
120 x 36 x 75 mm
電源
120-240V 50-60 Hz
無線頻率
869 MHz - 916 MHz
XDP-II-406 接觸聲學探頭技術參數
操作溫度
-20°C - 50°C
存儲溫度
-20°C - 50°C
體積
113 x 35 x 25 mm
安裝
支持吸磁
ULD-401 拋物面傳感器技術參數
操作距離
15米優化
操作溫度
-10°C - 60°C
存儲溫度
-20°C - 50°C
盤直徑
250 mm
XDP-II-016 TEV傳感器技術參數
操作溫度
-20°C - 50°C
存儲溫度
-40°C - 85°C
體積
123 x 35 x 69 mm
安裝
支持磁吸
XDP-012 雙相耦合器技術參數
RF輸入
4 V RMS
與XDP-II RF操作輸入
1 V RMS
50-70Hz及操作輸入
3.5 V RMS
輸入阻抗
760 ohms
輸出阻抗
50 ohms
信號帶寬
300 KHz - 70 MHz
操作溫度
-20°C - 85°C
存儲溫度
-20°C - 85°C
重量
130g
HFCT- 20/60 高頻鉗技術參數
HFCT-20
HFCT-60
傳輸率
13 V/A
13 V/A
頻率響應(-3dB)
2 MHz - 80 MHz
4 MHz - 100 MHz
內部直徑
20 mm
60 mm
外部直徑
60 mm
125 mm
輸出阻抗
50 ohms
50 ohms
重量
260g
530g
連接類型
BNC
BNC
-
-
