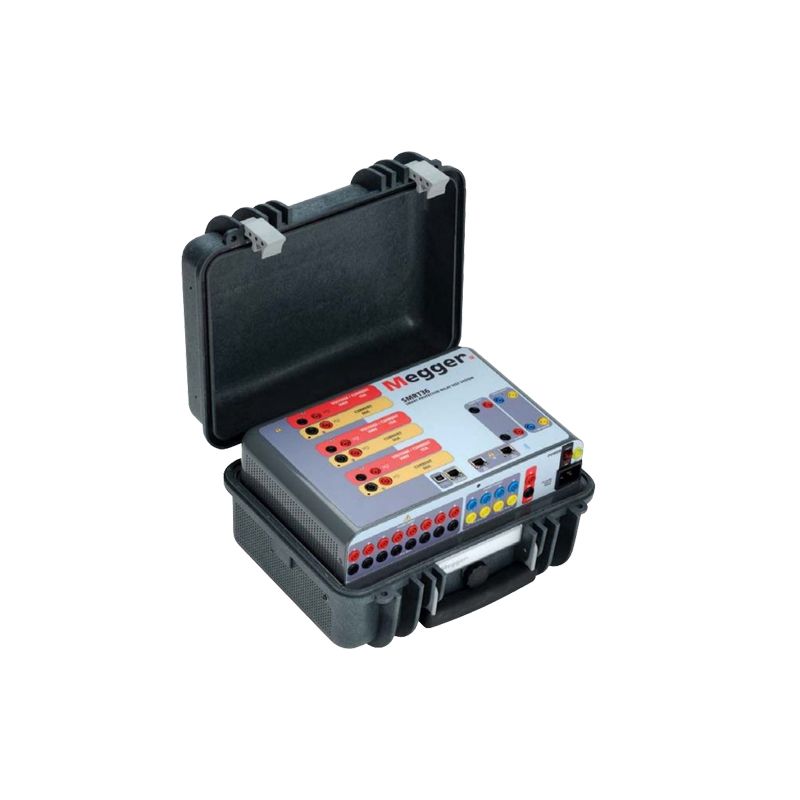

美國MEGGERSMRT36繼電保護測試系統SMRT33代理現機
產品型號： SMRT36 品 牌： 美國MEGGER 價格電議,您可以向供應商詢價得到該產品價格 所 在 地： 北京豐臺區 更新日期： 2025-10-29 詳細信息品牌：美國MEGGER 型號：SMRT36 加工定制：否 外形尺寸：360 W x 194 H x 305 D mm 重量：13 kg 電源電壓：100 至 240 伏 v 測量范圍：9 用途：繼電保護測試與檢測 電源電壓：100 至 240 伏 v 美國Megger SMRT36繼電保護測試系統由愛儀器儀表代理，本產品是當今上比較小小、輕的、高輸出功率的完整的三相繼電器測試系統，現在熱賣中，如需購買，可通過愛儀器儀表的客服熱線聯系我們!
Megger SMRT36繼電器測試系統介紹
*尺寸、重量和功能而言，SMRT36 無疑是當今上*小、*輕、輸出功率*高、功能*全面的三相繼電器測試系統。該測試系統可根據特定測試應用的需求，添加所需的電壓-電流 (VIGEN) 模塊數量進行定制。SMRT36 擁有高順從電壓和高電流的“智能”組合，可測試所有機電式、固態和基于微處理器的過流繼電器，包括電壓控制型、電壓制動型和方向性過流型。
SMRT36 配備三個 VIGEN 模塊，可提供完整的三相測試系統，用于調試三相保護系統。通過將電壓通道轉換為電流，同一設備可提供六相電流。SMRT36 VIGEN 模塊還可在電壓和電流通道中提供高功率，幾乎可以測試所有類型的保護繼電器。
SMRT36 測試系統可通過 Megger 全新的智能觸控界面™ (STVI) 進行手動控制。STVI 配備大型全彩高分辨率 TFT LCD 觸摸屏，用戶可以使用手動測試屏幕快速輕松地執行手動、穩態和動態測試，并可使用內置預設的常見繼電器測試程序。
STVI 幾乎可以測試所有類型的繼電器，無需計算機。它提供菜單屏幕和觸摸屏功能按鈕，方便快速選擇所需的測試功能。測試結果可以保存到 STVI，以便下載到 U 盤進行傳輸或打印測試報告。
SMRT36 可通過 Megger *可視化測試軟件 (AVTS) 進行全自動測試。AVTS 是一款兼容 Microsoft® Windows® XP®/Vista™/7 的軟件程序，旨在管理使用全新 Megger SMRT 進行的保護繼電器測試的各個方面。
Megger SMRT36應用
每個電流通道額定電流為 30 安培 @ 200 VA，短時*高可達 60 安培 @ 300 VA。它擁有獨特的平坦功率曲線，從 4 安培到 30 安培，確保始終提供*大負載電壓。三個電流通道并聯，可提供高達 180 安培 @ 900 VA 的瞬時測試電流。每相*大負載電壓為 50 伏，僅需兩個通道串聯即可提供 100 伏的負載電壓，用于測試高阻抗繼電器。
每個電壓通道可提供 0-30/150/300 V 的可變輸出電壓，輸出功率為 150 VA，并具有獨特的 30 至 150 V 平坦功率曲線，確保始終向負載提供*大輸出功率。將電壓通道轉換為電流后，一個三通道裝置可提供 6 個電流，用于測試三相電流差動繼電器，包括諧波抑制變壓器差動繼電器。
使用以太網端口，SMRT36 實際上是一個“即插即用”單元，其中電壓和電流輸出可以與其他 SMRT 單元輸出無縫同步，以測試更復雜的測試應用，例如背靠背測試或 9 至 12 相電流測試應用。
Megger SMRT36特點和優勢
恒功率輸出 –全新更高功率電壓-電流放大器。電流放大器在測試過程中持續向負載提供*大順從電壓，并在負載下自動切換量程。這確保了更佳的測試結果，并且無需關閉輸出即可切換量程，從而節省時間。恒功率輸出在許多情況下無需將電流通道并聯或串聯來測試高負載繼電器。
高輸出電流– 每相連續輸出高達 30 安培、200 VA 的電流，或每相 300 VA 輸出高達 60 安培、1.5 秒占空比的電流。三個電流放大器可并聯，*大輸出電流 180 安培、900 VA，可用于測試所有瞬時過流繼電器。
全新 PowerV™ 電壓放大器，高功率輸出– SMRT 在較低的臨界測試電壓（30 至 150 伏）下，電壓通道可提供更高的 VA 功率輸出。對于想要一次性測試一組繼電器的客戶來說，使用較低的 VA 額定電壓幾乎不可能。
高分辨率和高精度——計量輸出提供測試各種設備所需的極高精度。計量值，所見即所得。
穩態和動態測試能力——SMRT36 可通過手動控制或計算機控制對保護繼電器進行穩態和動態測試。測試內容包括帶有直流偏移和諧波的可編程波形。
輸出電流和電壓正弦波以數字方式生成 - 輸出不會隨著輸入電壓或頻率的突然變化而變化，從而提高了測試精度并減少了測試時間。
數字二進制輸入和輸出——可編程二進制輸入和可編程輸出提供輸出電壓和電流的實時時序和邏輯運算。二進制輸入可使用布爾邏輯進行編程，以實現更復雜的電力系統仿真。這提供了一個低成本、閉環的電力系統模擬器。
斷路器模擬器– 二進制輸出提供可編程常閉和常開觸點，用于模擬斷路器操作，以測試重合閘繼電器。操作順序、時序和鎖定功能均可輕松測試。
執行瞬態測試——通過重放 IEEE-C37.111、COMTRADE 標準格式的數字記錄故障或 EMTP/ATP 模擬來執行驗收或故障排除測試。
執行端到端測試– 使用 AVTS? 軟件和便攜式 GPS 衛星接收器，SMRT 執行衛星同步端到端動態多狀態或回放瞬態 COMTRADE 文件，以進行調試或故障排除測試。
寬范圍輸出頻率——電流和電壓通道的輸出頻率可設置為從直流到 1 kHz 的任意頻率。16.66、25、33、50、60、100、120、125、150、180、250、300 和 400 Hz 等常用測試頻率均可輕松設置和控制。多用途測試系統節省時間和成本。
USB 2.0 接口– USB 端口提供 PC 接口，用于 SMRT 裝置的自動控制。此外，在測試 IEC 61850 設備時，它還能提供安全隔離（適用于需要與 IEC 61850 變電站總線進行安全隔離的客戶）。
三個以太網端口– PC/OUT 以太網端口是主要的 PC 連接端口。IN/IEC61850 以太網端口提供與多個 SMRT 單元的接口，并可用于連接 IEC 61850 變電站總線。OUT 以太網端口主要用于將多個 SMRT 單元互連，以實現同步多單元運行。STVI PoE（以太網供電）端口用于連接 STVI。
藍牙– 可選藍牙提供更大的靈活性。PC 和 SMRT 之間的無線接口，結合 SMRT IEC 61850 以太網端口，為 SMRT 和 IEC 61850 變電站網絡之間的安全變電站接入接口提供所需的隔離。
立即錯誤指示——當輸出的幅度或波形出現錯誤時，聲音和視覺*報會發出指示。
模塊化設計——輸出模塊可輕松插入和拔出，以便系統重新配置和維護。
項目（數量） 產品編號 適用于 SMRT36 繼電保護測試系統的智能觸摸視圖界面（1 個） STVI-1 適用于 SMRT1 或 MPRT 繼電保護測試系統的智能觸摸視圖界面（1 個） STVI-2 STVI-1 隨附配件 STVI 應用程序軟件光盤 81302 STVI 以太網電纜組件，210 厘米（7 英尺）長（1 個） 620094 STVI-2 隨附配件 STVI 應用程序軟件光盤 81302 STVI 以太網電纜組件，210 厘米（7 英尺）長（1 個） 620094 適用于 SMRT1 或 MPRT 的以太網供電電源（1 個） 90001-736 SMRT36繼電保護測試系統規格：
輸入功率 100 至 240 伏（± 10%）交流電，1Ø，50/60 Hz，1800 VA 相位角 范圍： 0.00 至 359.99 度，逆時針或順時針旋轉，或 0.00 至 ±180.00 度 準確性： 50/60 Hz 時典型值為 ±0.02°，*大為 ±0.25° 總諧波失真 50/60 Hz 時典型值小于 0.1%，*大值小于 2% 交流電壓幅度 準確性 典型值：±0.05% 讀數 + 0.02% 范圍，*大值：±0.15% 讀數 + 0.05% 范圍 解決： .01 尺寸： 交流有效值 范圍： 30、150、300伏 交流電流幅度 準確性： 典型值：±0.05% 讀數 + 0.02% 范圍，*大值：±0.15% 讀數 + 0.05% 范圍 解決： .001/.01 尺寸： 交流有效值 范圍： 30、60A 直流電壓幅度 準確性： 典型值 0.1% 范圍，*大值 0.25% 范圍 解決： .01 尺寸： 有效值 范圍： 30、150、300伏 直流電流幅度 準確性： 典型值：±0.05% 讀數 + 0.02% 范圍，*大值：±0.15% 讀數 + 0.05% 范圍 解決： .001/.01 尺寸： 有效值 范圍： 30A 交流電流模式可轉換電源 準確性： ±0.05% 讀數 + 0.02% 范圍（典型值）、±0.15% 讀數 + 0.05% 范圍或 ±12.5 mA（取較大值） 解決： .001 尺寸： 交流有效值 范圍： 5、15A 環境的 工作溫度： 32 至 122°F（0 至 50°C） 儲存溫度： -13 至 158°F（-25 至 70°C） 相對濕度： 5 - 90% RH，無凝結 -
-
